电力电缆计算系统

产品概述

专业电缆电气计算工具，可在复杂敷设条件下实现电缆载流量计算、感应电压计算、线芯短路电流计算等电气计算并输出计算书，并支持电缆三维设计系统灵活调用，优化相位排序及缆线敷设方案，为电缆选型、配套附件选型等提供参考。

产品特点

• 依托相关规程规范，计算结果精准可靠。
• 内置常用电缆型号数据库及典设模型库，大幅提升选型计算效率。
• 提供不同敷设方式下电缆载流量的计算，计算考虑回路间的相互影响。
• 提供单点接地、交叉互联不同的接地方式设置，同时根据不同的接地方式计算感应电压。
• 快速输出各种计算图表和计算书，并支持用户自定义图表。
• 与电缆三维设计系统数据贯通，支持工程灵活调用。

主要功能

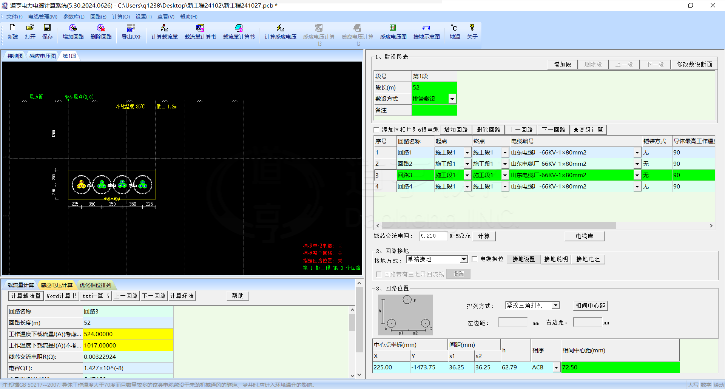

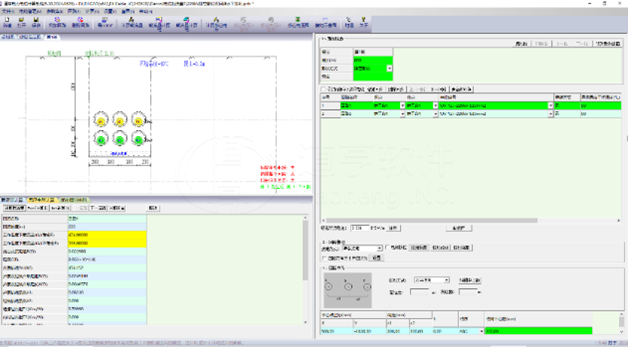

1.载流量计算

依据 《电缆载流量计算》（JB/T 10181-2014），可根据不同的敷设方式考虑环境稳定差异、热阻系数差异、多根电缆并行影响以及架空敷设时日照影响，计算对应的载流量。

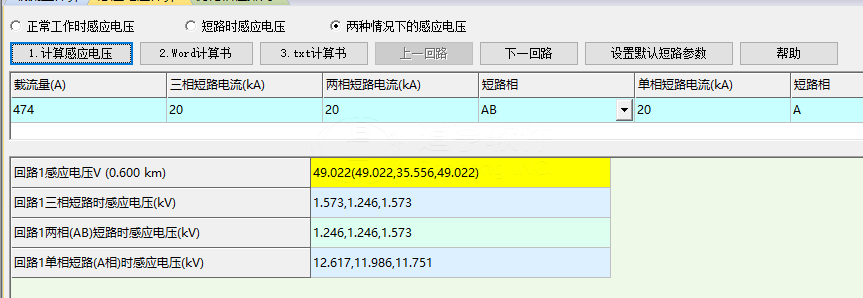

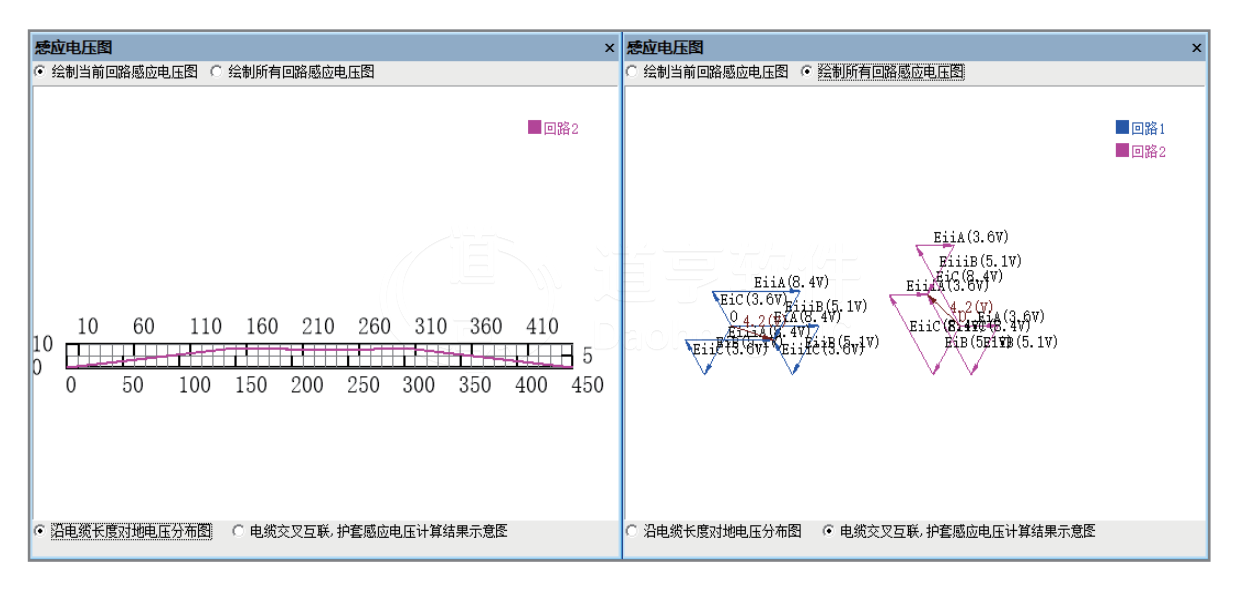

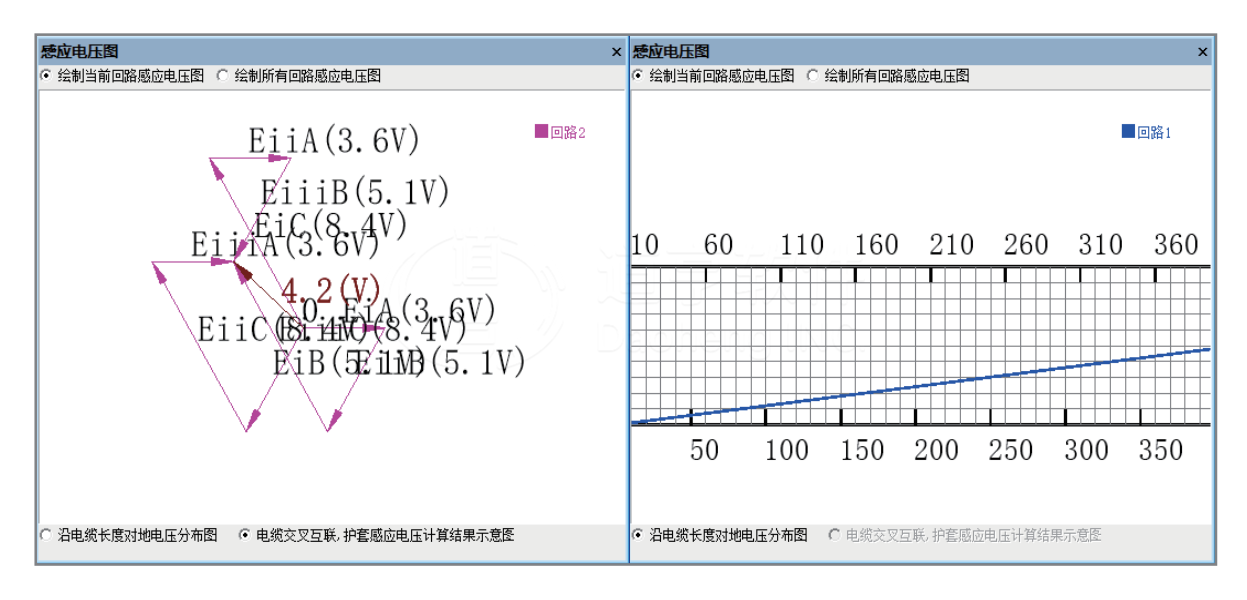

2.感应电压计算

依据《高压电缆线路》和《高压电缆选用导则》（DL/T 401-2017），基于法拉第电磁感应原理，分别计算工频时的感应电压和不同相短路时的感应电压，同时支持添加回流线的感应电压计算。

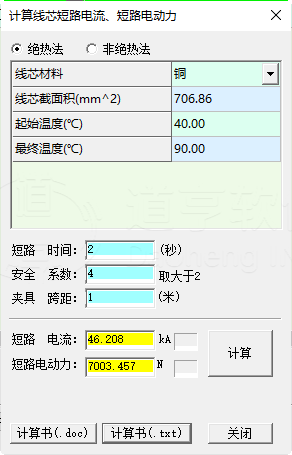

3.短路电流计算

支持依据绝热法和非绝热法两种通用算法，分别计算指定截面的短路电流和短路电动力并输出计算书。
