铁塔基础设计系统——各类铁塔基础设计绘图

产品概述

适用于铁塔基础设计，基于概率理论为基础的极限状态设计方法，坚持保护环境和节约资源的原则，综合考虑基础型式和地质类型，使基础设计安全、经济合理。

可设计的基础类型包括：铁塔大开挖基础(刚性台阶、直柱柔性、斜柱柔性)、掏挖基础(全掏挖、半掏挖)、灌注桩基础（单桩，单桩带连梁、承台、短桩位移、短桩倾覆）、岩石基础(直锚、承台锚桩、嵌固)、联合基础、窄基塔(台阶、灌注桩单桩、灌注桩承台)、素混凝土(原状土、回填土)、复合沉井、装配式(金属支架)等多种基础型式。

产品特点

• 支持多种型式的基础设计，也可用于四腿基础型式组合设计。

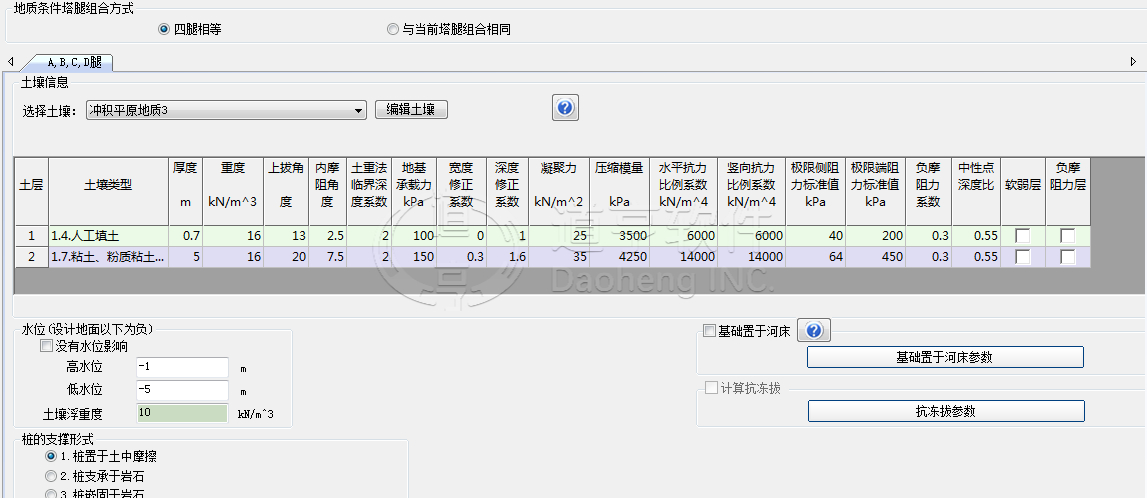

• 地质条件设置灵活多样，支持土壤参数库的自定义以及土壤数据表格的导入导出。

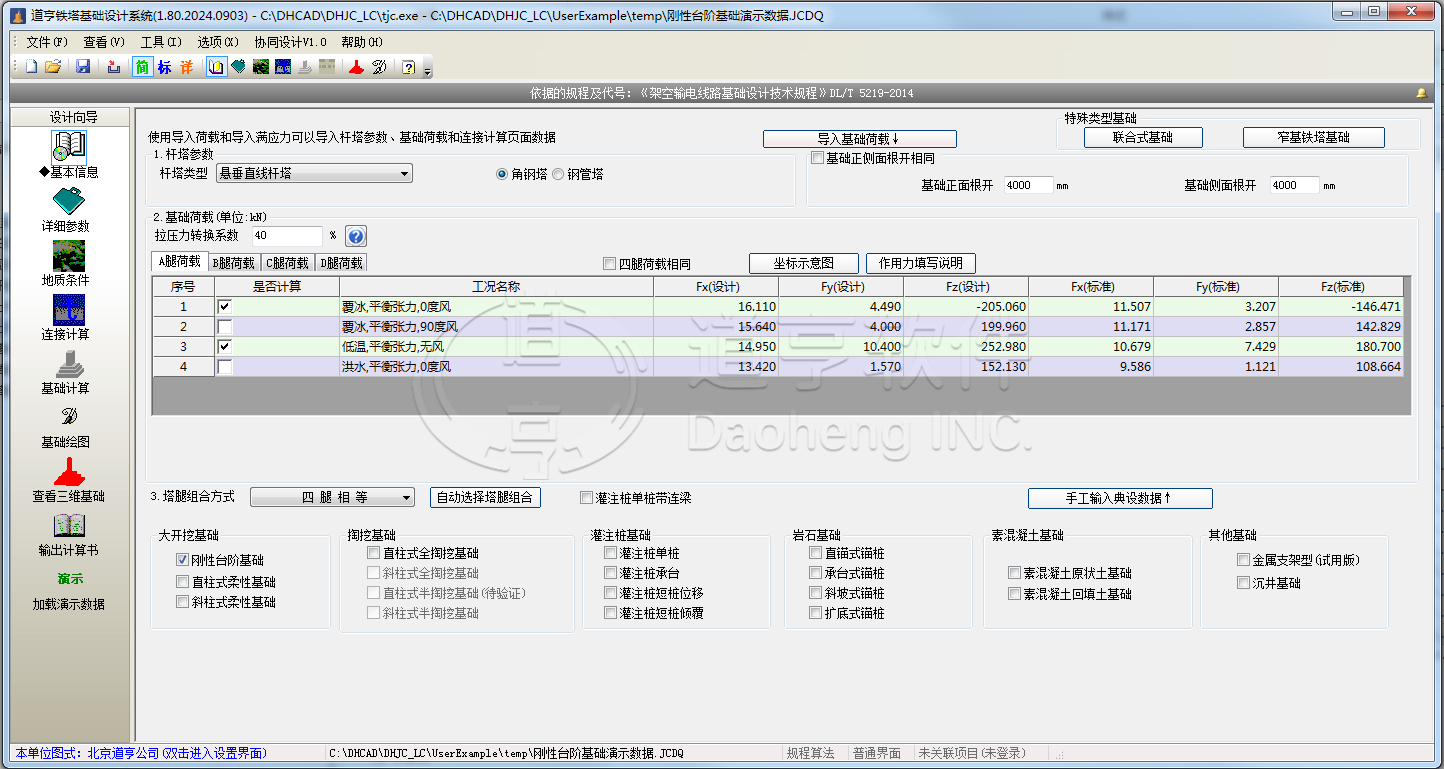

• 作用力输入快捷方便，支持国网典设作用力快速录入，也支持直接导入道亨铁塔设计系统计算的基础作用力，同时也可自动获取道亨塔库中基础作用力。

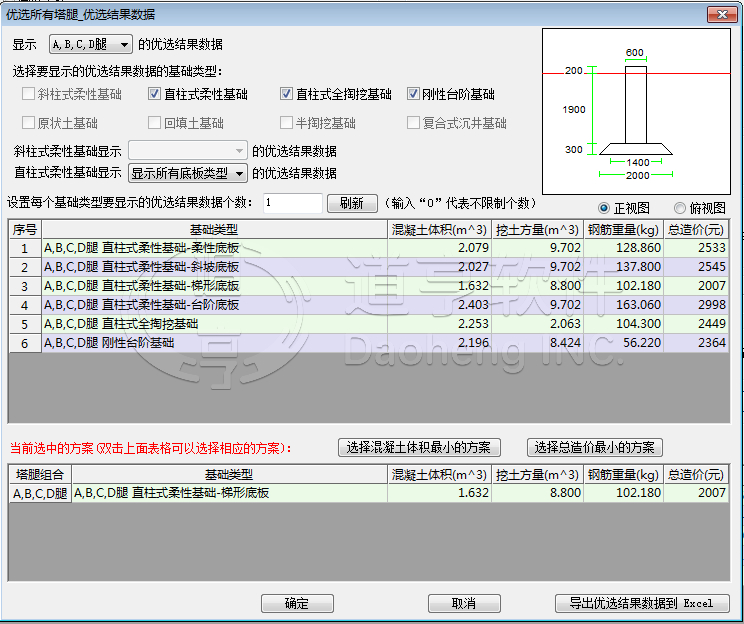

• 支持同时对几种基础类型进行优选设计，给出整体优选多方案成果，并提供多样化的设计方案供用户参考选择。
• 支持嵌岩桩基设计，可校验基础嵌岩深度。
• 支持多露头基础同时设计并统一输出施工图。
• 支持转角塔拉压腿组合设计，增加基础设计的经济性。

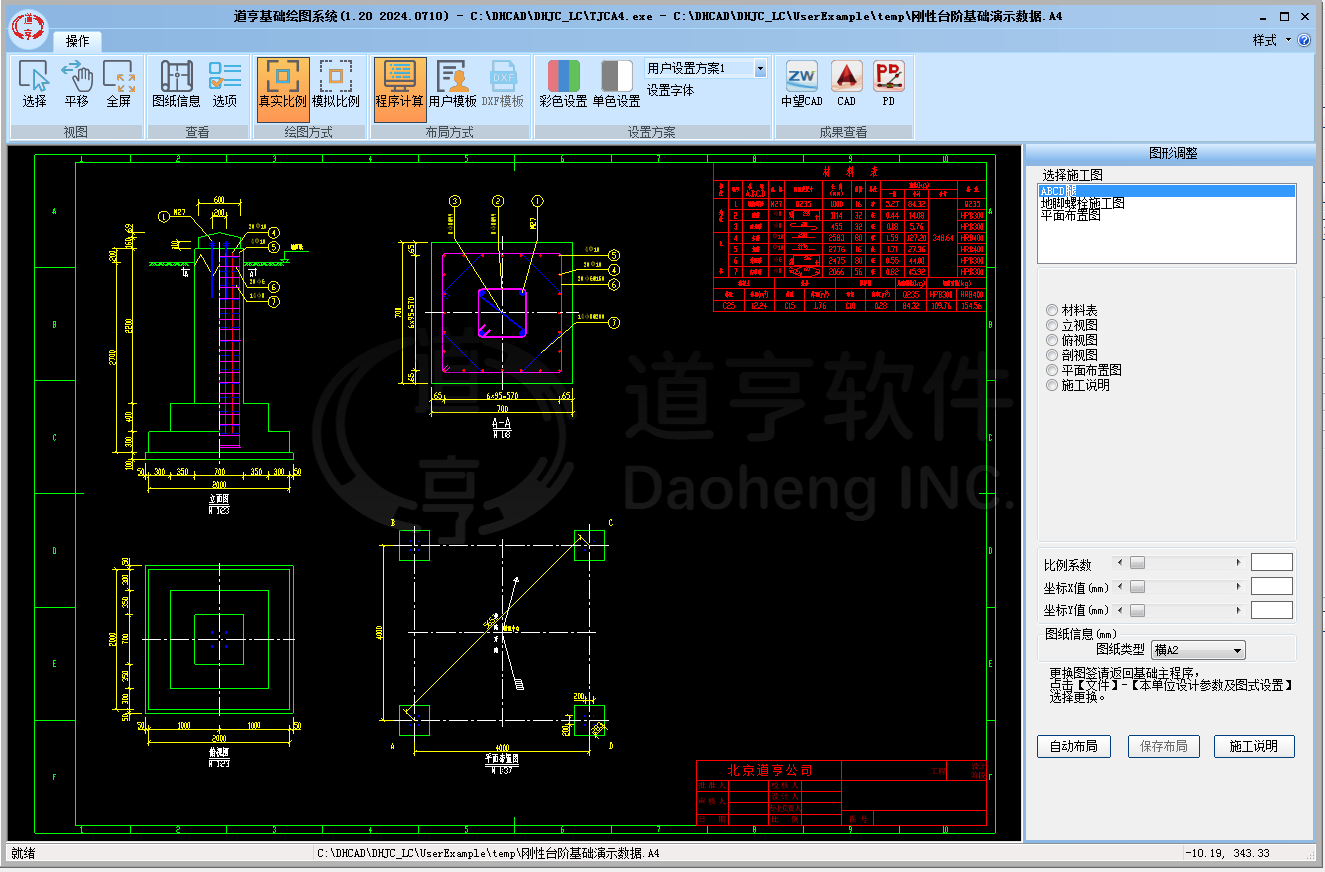

• 可输出全套基础施工图，支持自定义用户出图方案及模块布局。
• 可输出国网、南网三维设计建模规范规定的标准.gim模型文件。

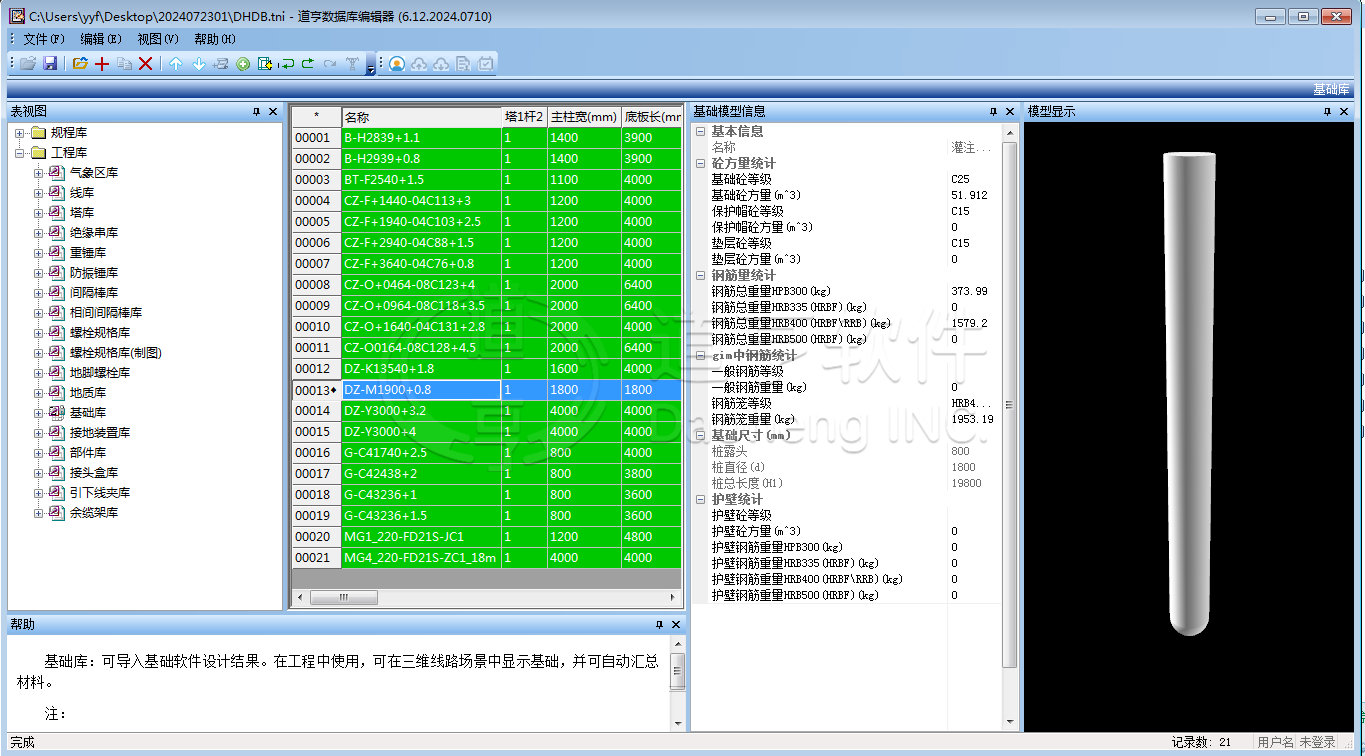

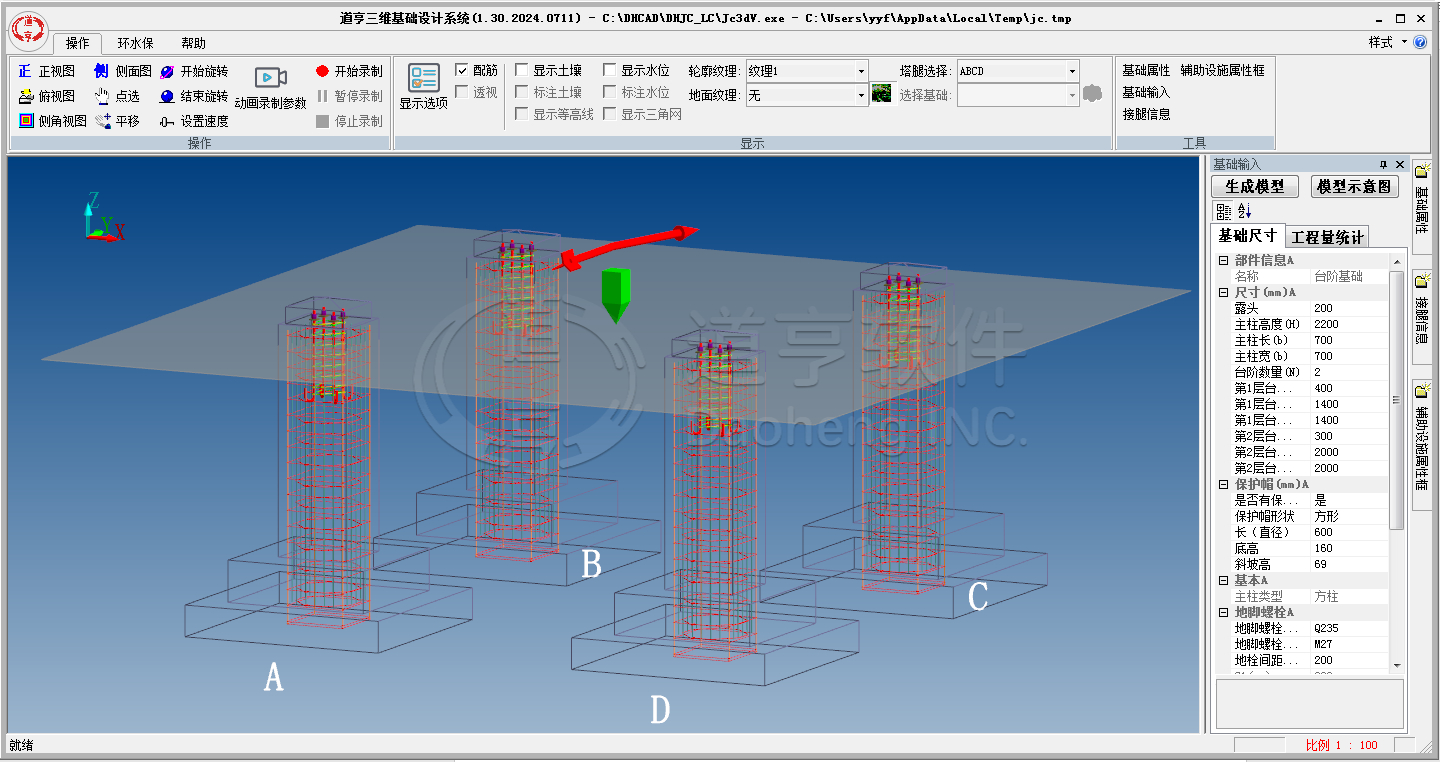

• 提供三维基础模型浏览工具，支持查看三维尺寸、部件属性信息、详细配筋情况以及基础工程量。

主要功能

1.地质条件设置

2.多种基础型式同时优选

3.多程序接口

4.基础施工图和地脚螺栓图输出

5.基础.gim模型导出
